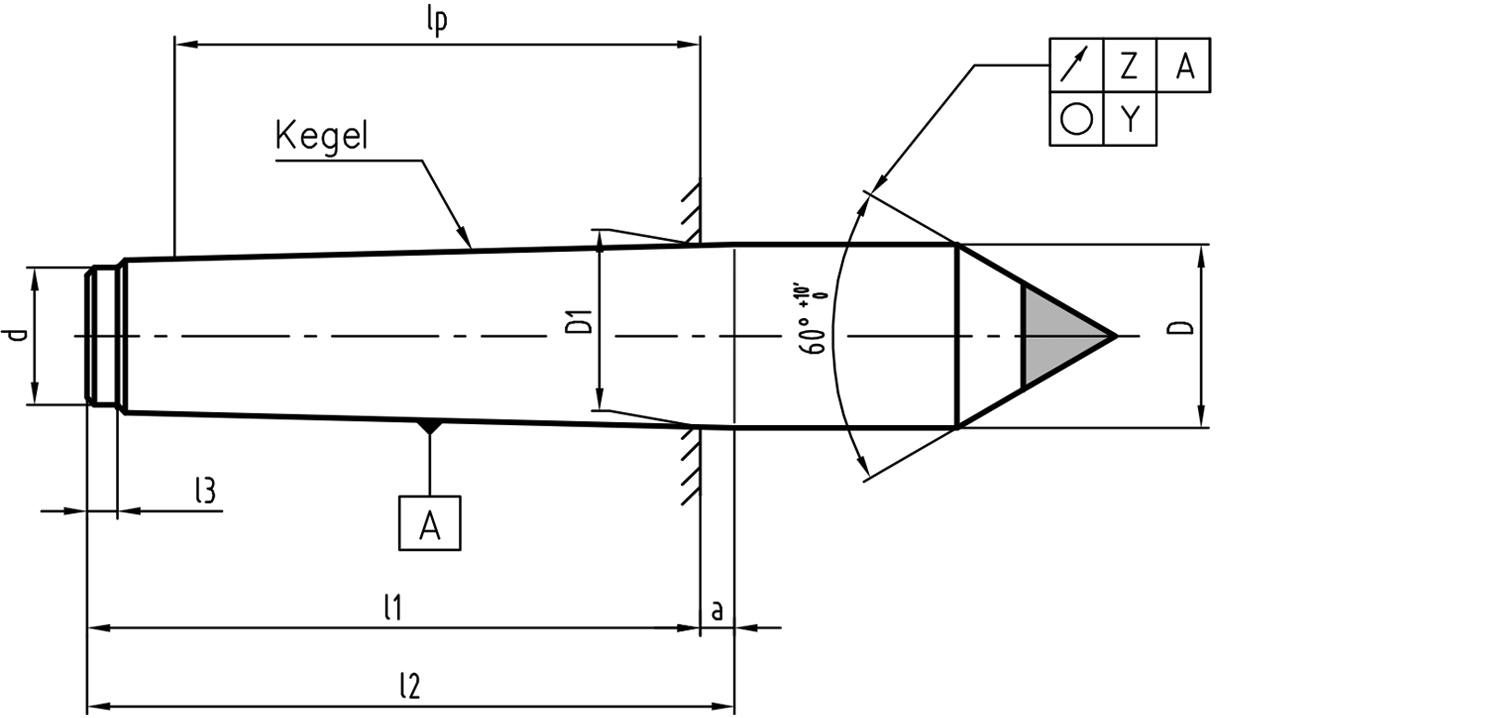

Spitzenvermassung zu festen Zentrierspitzen GPRTOPS | Vergleiche zu DIN | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Kegel | D1 | D | d | a | I1 | I2 | I3 | Ip | X | Y | Z | X (AT4) | Z |
Morse 1 | 12.065 | 12.2 | 9 | 3.5 | 53.5 | 57 | 3 | 45 | 0.001 | 0.001 | 0.003 | 0.004 | 0.01 |
Morse 2 | 17.781 | 18.0 | 14 | 4.0 | 64.0 | 68 | 4 | 54 | 0.001 | 0.001 | 0.003 | 0.004 | 0.01 |
Morse 3 | 23.825 | 24.1 | 18 | 4.5 | 80.5 | 85 | 4 | 69 | 0.001 | 0.001 | 0.003 | 0.004 | 0.01 |
Morse 4 | 31.267 | 31.6 | 24 | 6.5 | 102.5 | 109 | 8 | 87 | 0.002 | 0.001 | 0.003 | 0.005 | 0.01 |
Morse 5 | 44.399 | 44.7 | 36 | 6.5 | 129.5 | 136 | 8 | 114 | 0.002 | 0.001 | 0.003 | 0.006 | 0.01 |
固定顶尖、高精度顶尖 GPRTOPS 的标准范围包括所有标准化和常见的形状。非标定制流程或流程优化需要提供给客户特定的定制产品。 GPRTOPS将与您一起为工件夹具开发合适的形状。
同心度公差
与 DIN 要求相比,60°顶尖头相对于锥柄(底座 A)的同心度公差 Z明显更好。
锥柄公差
X 值是从 D1 到 d 的测试距离 lp 上测得的最大锥度误差。 锥柄公差 X=0.004 远小于 DIN 要求 (AT4)。
顶尖含有标识
每个顶尖都经过编码,以便可以准确识别,以确保其来源、品质和可再现性。
重磨服务、维修
我们尽可能重新加工磨损或损坏的顶尖或适当更换它们。这确保客户始终可以使用完好无损的顶尖。
经验和建议
我们的专业经验可以为您提供帮助。如果您对《顶尖技术》有任何疑问,请随时可与我们中国区官方代理商-陕西渭柏精密机械有限公司取得联系:029-83346680;83321180
保持技术不断改进
