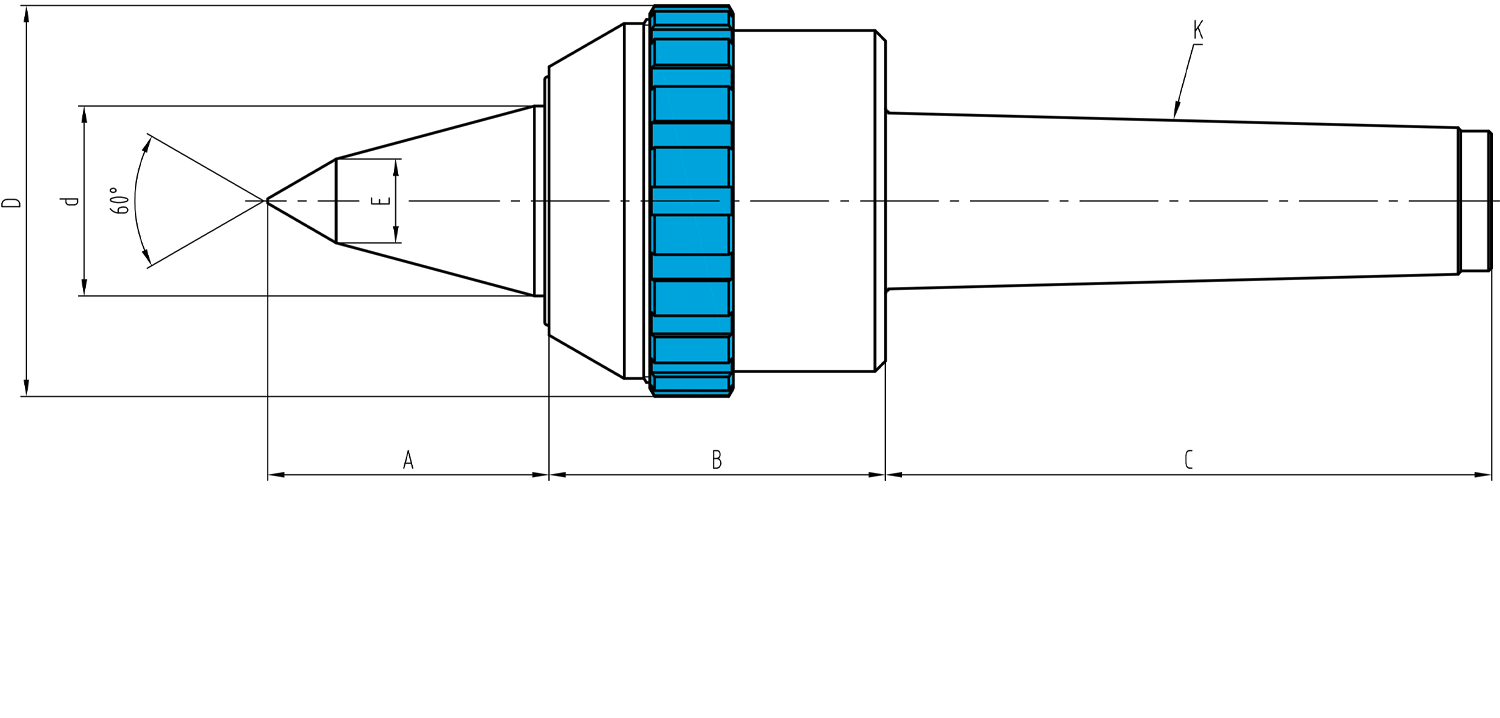

| Typ | Aufnahme | Masse in mm | Werkstück- gewicht |
Zulässige Drehzahl |
Artikel-Nr. | Verfügbarkeit* | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | C | D | d | E | max. kg | min -1 max. | |||
| DV-2 | Morse 2 | 28 | 44 | 68.5 | 49 | 19 | 9 | 280 | 5000 | 3.5702.101 | ● |
| DV-3 | Morse 3 | 36 | 48 | 86 | 57 | 25.5 | 12.5 | 550 | 4000 | 3.5703.101 | ● |
| DV-3 | Ø 32 | 36 | 48 | 86 | 57 | 25.5 | 12.5 | 550 | 4000 | 3.5703.107 | ● |
| DV-4 | Morse 4 | 51 | 60 | 108.5 | 70 | 34 | 15 | 900 | 3000 | 3.5704.101 | ● |
| DV-4 | Ø 32 | 51 | 60 | 108.5 | 70 | 34 | 15 | 900 | 3000 | 3.5704.107 | ● |
| DV-5 | Morse 5 | 76 | 77 | 135 | 96 | 50 | 18.5 | 1400 | 2000 | 3.5705.101 | ● |
| DV-6 | Morse 6 | 110 | 100 | 187.5 | 128 | 69 | 22 | 2400 | 1000 | 3.5706.101 | ● |
Die Mitlaufenden Zentrierspitzen DV sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● ab Lager ● 2–3 Wochen ● 6 Wochen / auf Anfrage
