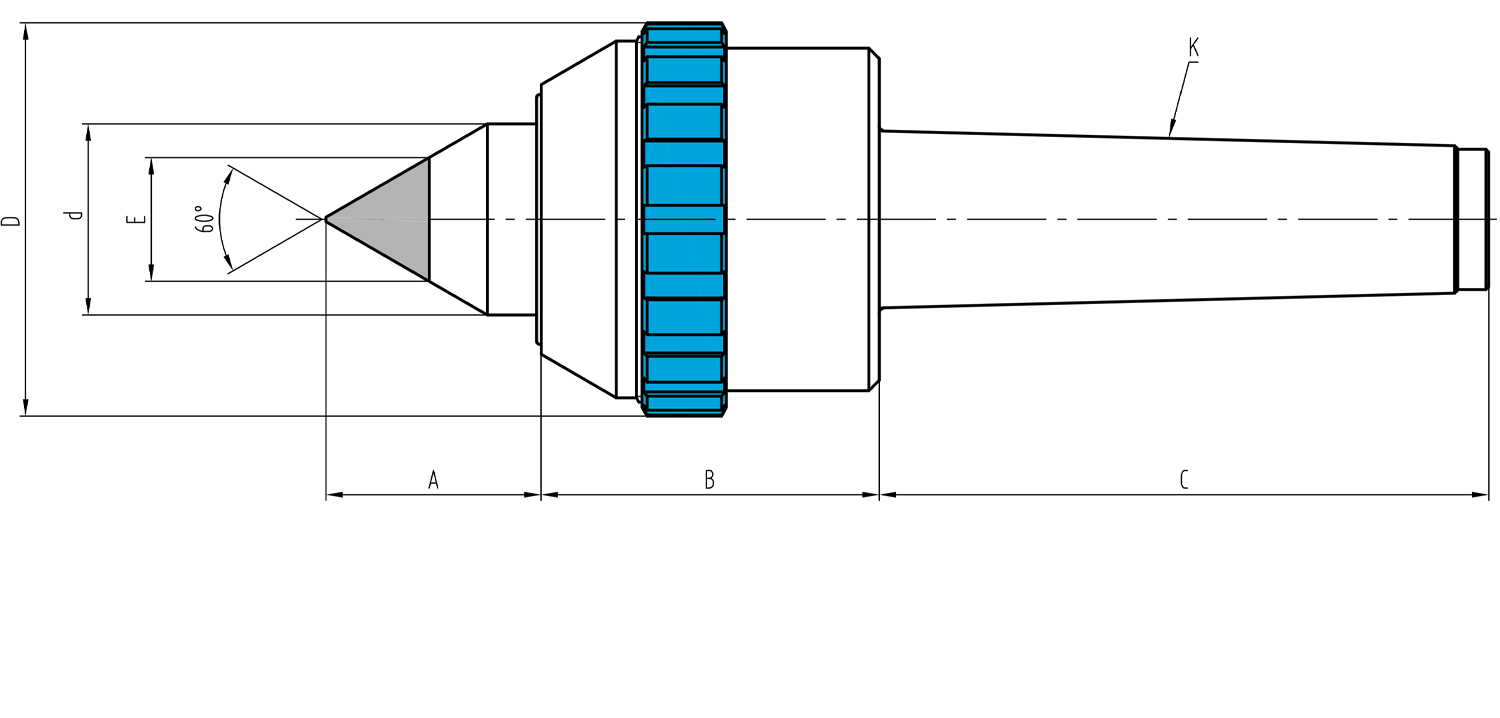

| Typ | Aufnahme | Masse in mm | Werkstück- gewicht |
Zulässige Drehzahl | Artikel-Nr. | Verfügbarkeit* | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | C | D | d | E | max. kg | min -1 max. | |||
| DH-2 | Morse 2 | 24 | 44 | 68.5 | 49 | 19 | 12 | 160 | 5000 | 3.6002.101 | ● |
| DH-3 | Morse 3 | 30 | 48 | 86 | 57 | 25.5 | 12 | 350 | 4000 | 3.6003.101 | ● |
| DH-4 | Morse 4 | 41 | 60 | 108.5 | 70 | 34 | 22 | 600 | 3000 | 3.6004.101 | ● |
| DH-5 | Morse 5 | 54 | 77 | 135 | 96 | 50 | 22 | 1000 | 2000 | 3.6005.101 | ● |
| DH-6 | Morse 6 | 75 | 100 | 187.5 | 128 | 69 | 22 | 2500 | 1000 | 3.6006.101 | ● |
Die Mitlaufenden Zentrierspitzen DH sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● auf Lagern ● 2–3 Wochen ● 6 Wochen / auf Anfrage
