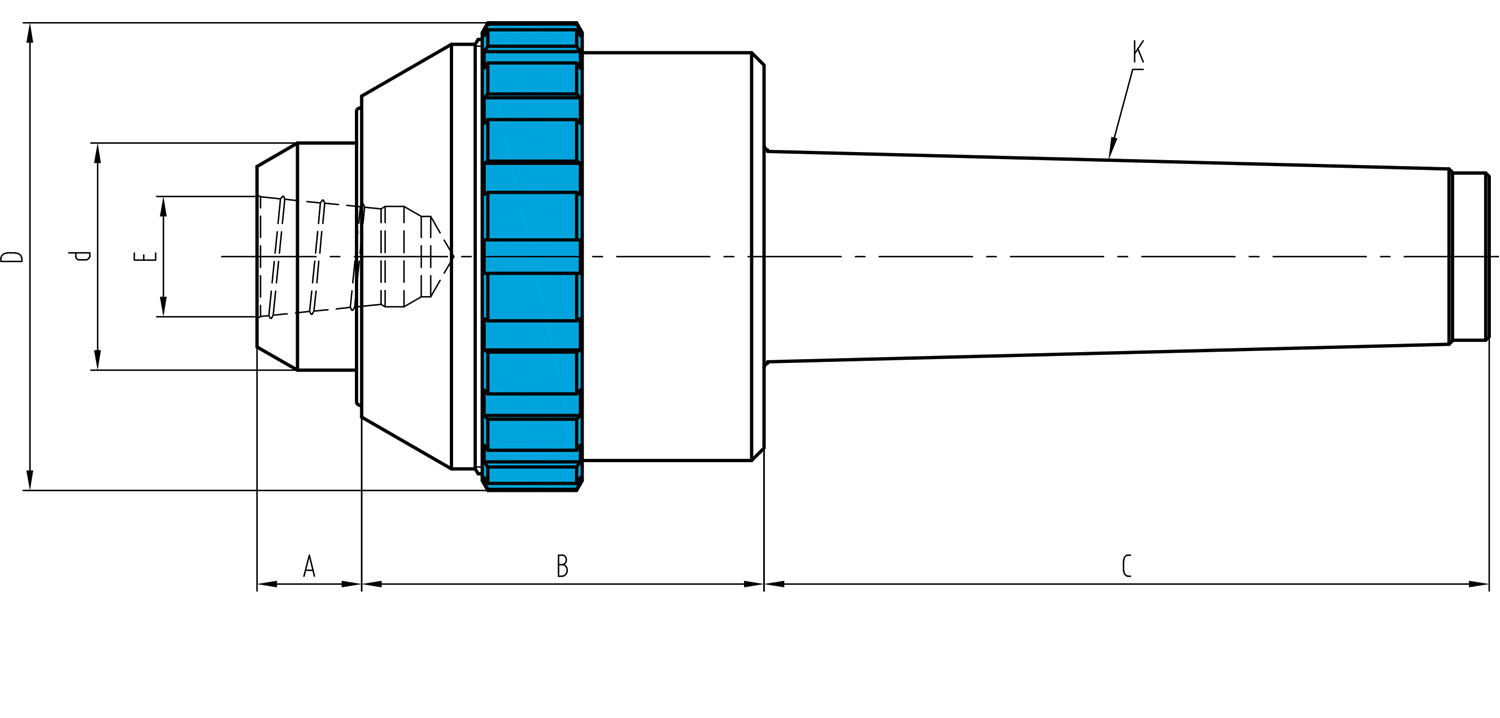

| Typ | Aufnahme | Masse in mm | Werkstück- gewicht |
Zulässige Drehzahl | Artikel-Nr. | Verfügbarkeit* | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | C | D | d | E | max. kg | min -1 max. | |||
| DK-2 | Morse 2 | 9 | 44 | 68.5 | 49 | 19 | 11 | 320 | 5000 | 3.5802.101 | ● |
| DK-3 | Morse 3 | 14 | 48 | 86 | 57 | 25.5 | 14 | 700 | 4000 | 3.5803.101 | ● |
| DK-4 | Morse 4 | 16 | 60 | 108.5 | 70 | 34 | 18 | 1100 | 3000 | 3.5804.101 | ● |
| DK-5 | Morse 5 | 15 | 77 | 135 | 96 | 50 | 28 | 1800 | 2000 | 3.5805.101 | ● |
| DK-6 | Morse 6 | 27 | 100 | 187.5 | 128 | 69 | 38 | 3000 | 1000 | 3.5806.101 | ● |
Die Mitlaufenden Zentrierspitzen DK sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● ab Lager ● 2–3 Wochen ● 6 Wochen / auf Anfrage
