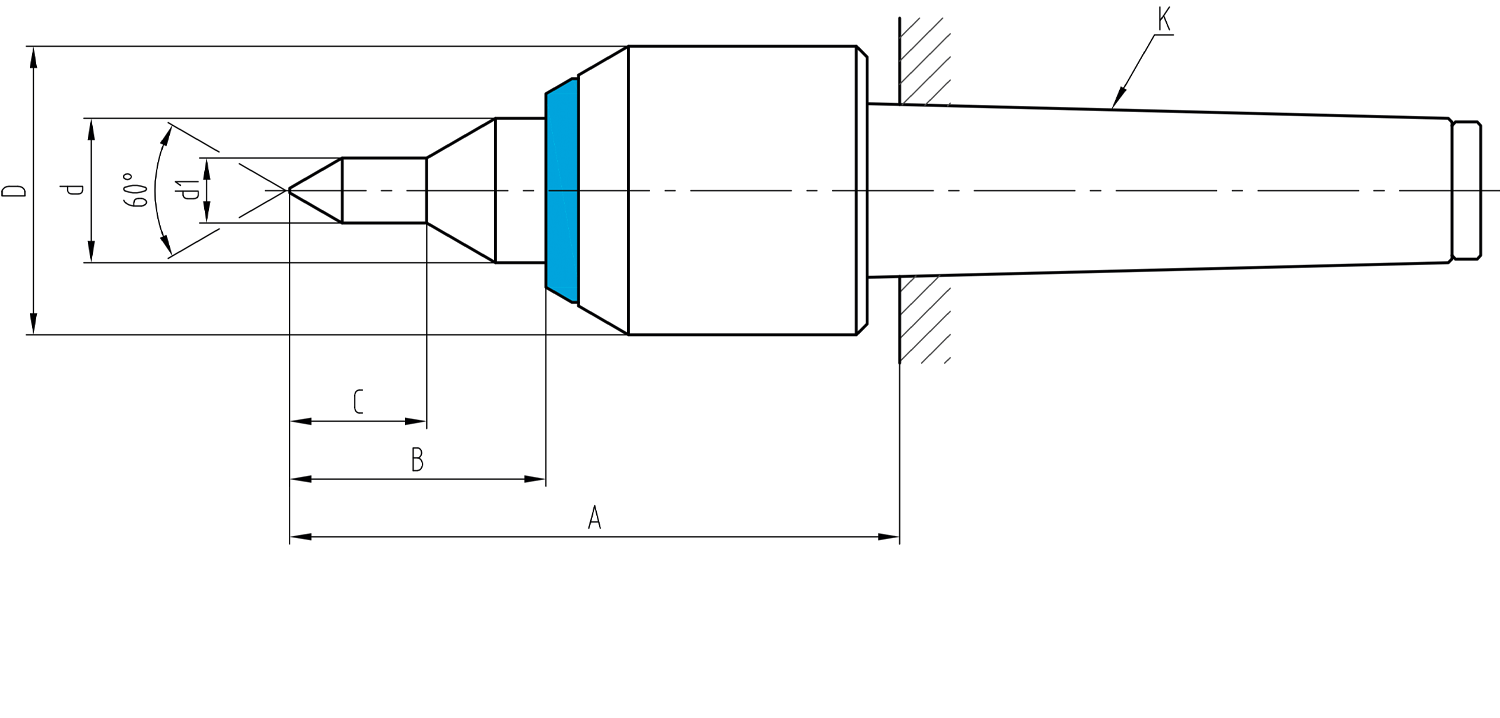

| Typ | Aufnahme | Masse in mm | Werkstück- gewicht |
Zulässige Drehzahl | Artikel-Nr. | Verfügbarkeit* | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | C | D | d | d1 | max. kg | min -1 max. | |||
| XLG-2 | Morse 2 | 74 | 32.5 | 17 | 32 | 18 | 8 | 300 | 3300 | 3.0612.101 | ● |
| XLG-3 | Morse 3 | 84.5 | 34.5 | 19 | 40 | 20 | 9 | 450 | 3000 | 3.0613.101 | ● |
| XLG-4 | Morse 4 | 93.5 | 39.5 | 22 | 45 | 25 | 12 | 550 | 2500 | 3.0614.101 | ● |
| XLGP-2 | Morse 2 | 74 | 32.5 | 17 | 32 | 18 | 8 | 300 | 3300 | 3.0612.151 | ● |
| XLGP-3 | Morse 3 | 84.5 | 34.5 | 19 | 40 | 20 | 9 | 450 | 3000 | 3.0613.151 | ● |
| XLGP-4 | Morse 4 | 93.5 | 39.5 | 22 | 45 | 25 | 12 | 550 | 2500 | 3.0614.151 | ● |
Die Mitlaufenden Zentrierspitzen XLG und XLGP sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● ab Lager ● 2–3 Wochen ● 6 Wochen / auf Anfrage
