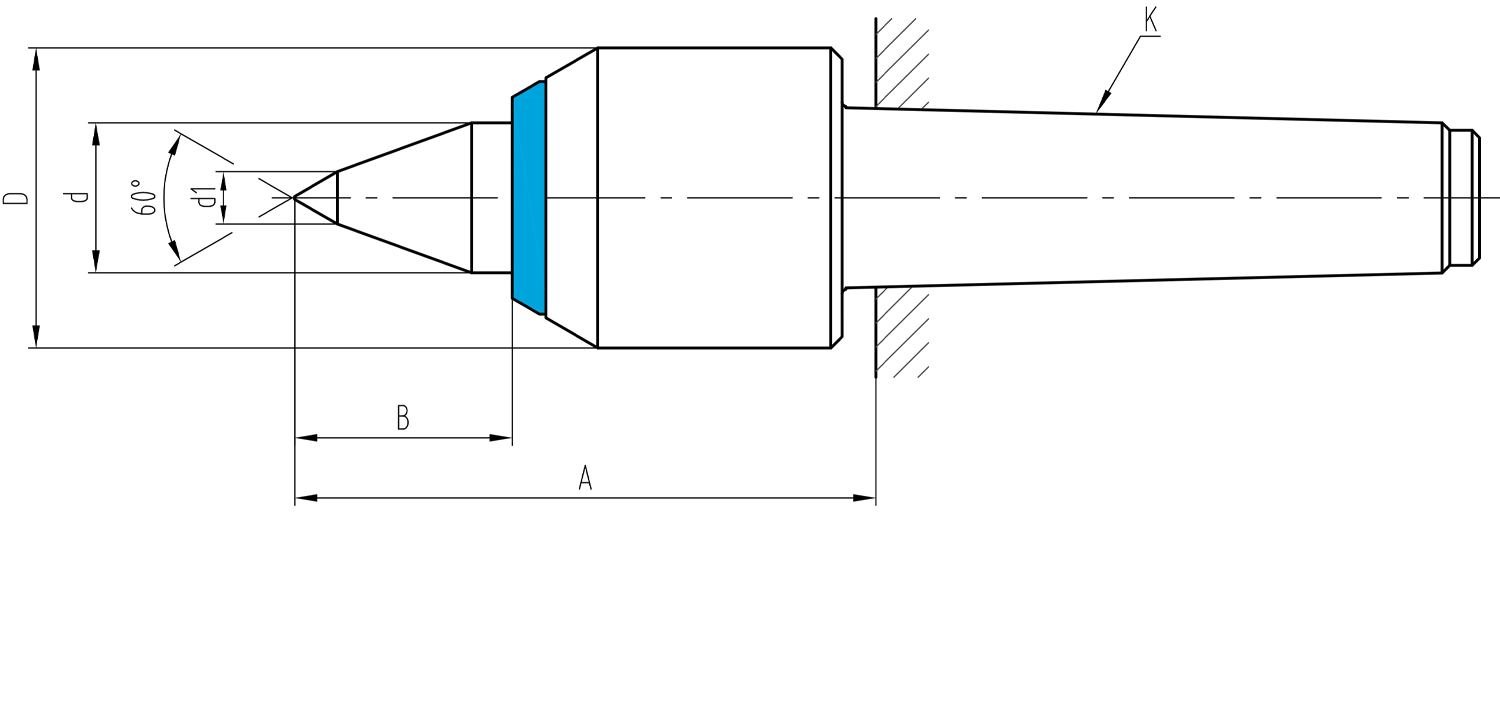

| Typ | Aufnahme | Masse in mm | Werkstückgewicht | Zulässige Drehzahl | Artikel-Nr. | Verfügbarkeit* | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| K | A | B | D | d | d1 | max. kg | min -1 max. | |||
| TV-2/1 | Morse 2 | 73 | 26 | 35 | 18 | 7 | 120 | 8000 | 3.0222.1101 | ● |
| TV-2 | Morse 2 | 77 | 29 | 40 | 20 | 7 | 250 | 7500 | 3.0222.101 | ● |
| TV-3/2 | Morse 3 | 77.5 | 29 | 40 | 20 | 7 | 250 | 7500 | 3.0223.2101 | ● |
| TV-3 | Morse 3 | 87.5 | 34.5 | 45 | 25 | 9 | 420 | 6000 | 3.0223.101 | ● |
| TV-4/3 | Morse 4 | 89.5 | 34.5 | 45 | 25 | 9 | 420 | 6000 | 3.0224.3101 | ● |
| TV-4 | Morse 4 | 102.5 | 42 | 55 | 30 | 12 | 700 | 5000 | 3.0224.101 | ● |
| TV-5/4 | Morse 5 | 102.5 | 42 | 55 | 30 | 12 | 700 | 5000 | 3.0225.4101 | ● |
| Typ | Aufnahme | A | B | D | d | d1 | Artikel-Nr. | Verfügbarkeit* |
|---|---|---|---|---|---|---|---|---|
| TV-2 VDI-30 | VDI-30 | 73 | 29 | 40 | 20 | 7 | 3.0222.171 | ● |
| TV-3 VDI-40 | VDI-40 | 83 | 34.5 | 45 | 25 | 9 | 3.0223.172 | ● |
| TV-4 VDI-50 | VDI-50 | 96 | 42 | 55 | 30 | 12 | 3.0224.173 | ● |
Die Mitlaufenden Zentrierspitzen TV sind bei Bedarf mit Abdrückgewinde und Abdrückmutter lieferbar.
Die auf dem Gehäuse angebrachte Abdrückmutter dient dem Auswerfen der Zentrierspitze aus der Pinole.
*Legende Verfügbarkeit: ● Ab Lager ● 2–3 Wochen ● 6 Wochen / auf Anfrage
